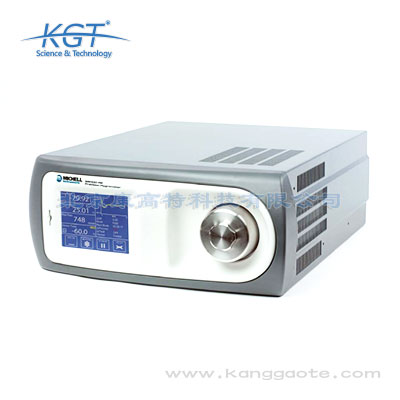

英國Grampus DP-1 SF6微水儀是一款快速冷鏡式露點儀，可在環境復雜的野外惡劣環境和高溫低濕環境下進行快速準確的水分含量測量。

DP-1 SF6微水儀簡介：

DP-1是全新一代快速冷鏡式露點儀，特別設計了高溫低濕測量模式，可在環境復雜的野外惡劣環境和高溫低濕環境下進行快速準確的水分含量測量，擁有四級帕爾貼制冷 (?T=107℃）以及熱管散熱與柔性導熱技術，只需3-5分鐘即可完成高*度的濕度測量。

DP-1 SF6微水儀應用：

■天然氣管道的露點
■壓縮空氣或塑料成型設備的干燥機檢測
■高壓電力設備的SF6水分測量
■石油石化的水分測量
■工業氣體的生產和運輸
■用氣體質量

DP-1 SF6微水儀特點：

■軟件濾波技術
■防過冷水現象
■防SF6氣液化
■智能響應系統
■模糊控制技術
■導熱介質：軟金屬（代替導熱油脂）
■獨特的熱管散熱技術
■自動測量
■露點/濕度直讀
■熱敏靜音打印機
■電池供電

DP-1 SF6微水儀關鍵技術介紹：

高溫低測濕量模式

此模式專為在40℃以上的高溫環境中測量-50℃以下的露點而特別設計。此模式的實現方式是在測量過程中使用軟件控制鏡面霜層厚度。這使得較低的露點也可在較短的時間內得到結果，有效解決高溫環境中低露點無法測量的問題。

智能響應系統
該系統通過光能量變化不斷監測鏡面的霜層厚度及其變化率，從而計算滲透管內的水分含量；再綜合滲透管出口到鏡面的管路長度和內徑、當前形成的霜層厚度等因素，計算得到加濕系統應該關閉的時刻；使鏡面的霜層迅速建立到“特定厚度”又不至于過量，克服了環境濕度對加濕效果的影響，使建立“特定厚度”霜層的時間從幾分鐘甚至幾十分鐘縮短為幾秒鐘。

溫度折算與壓力校正
★ DP-1 內置DL/T 506-2007《六氟化硫電氣設備中絕緣氣體濕度測量方法》，采用微處理器將不同溫度的被測氣體測量結果通過查表法轉化為標準條件下（20℃）的濕度折算值，對于不能查表獲取的值采用線性插值的方 法獲得接近真實值的折算值，并直接給出是否符合*標準的判定結果。
★ DP-1 內置微型壓力傳感器。由于露點室內的壓力是影響測量結果的根本，所以微型傳感器安裝在后端流量調節閥和露點室之間的管路內，當后端流量調節閥完全打開時，可測量當前大氣壓力值，微處理器在露點測量完畢，根據測量的壓力對測量結果進行校正得出準確的測量值。

四級帕爾貼制冷、熱管散熱與柔性導熱聯用技術
DP-1 采用四級增強型帕爾貼冷泵，理論溫差為107℃，制冷強勁，使高溫環境下測量更低露點成為可能。熱管散熱的熱傳導效率比普通的純銅高數十倍，甚至上百倍； 而柔性導熱材料使冷泵基體與散熱器緊密無縫連接，其導熱系數是普通導熱膏的近30倍。
因此，以上技術的聯合運用使在冷泵熱端不會形成熱量堆積，發揮了冷泵的極限制冷能力，不僅縮短了系統制冷至接近并低于露點溫度的時間，同時使得產品在更寬溫度環境下獲得更寬的測量范圍。高溫天氣的野外測量更顯優勢。

干燥式氣路設計
為有效縮短本次測量與下次測量氣體通路干燥的時間，本產品對氣體通路作了快速密封設計，可使設備內部氣路及外部測量管路迅速封存相對干燥的樣氣，縮短了下次測量時管路干燥的時間。
先進的控制系統
★ 基于DSP（數字信號處理器）的高速運算數字控制處理平臺，結合優化的模糊（Fuzzy）控制算法、軟件濾波技術（SFIR），使得測量更快速、準確。
★ 采用基于DSP的模糊控制技術消除了傳統PID調節導致的測量過程振蕩，大大縮短了測量系統平衡穩定時間。

防過冷水現象
水分可能會在低至-40°C的溫度下仍以液體形式存在。 過冷水的存在可導致測量誤差達到讀數的10％。反過冷水技術可確定樣品的露點測量時是否存在過冷水。迅速冷卻至-40℃，確保鏡面霜層的形成，有效防止過冷水現象造成的測量誤差。

過程監測
實時曲線跟蹤測量平衡穩定過程的冷鏡溫度變化，接近平衡時實時顯示濕度值；測量過程一目了然，易于判斷測量過程是否已穩定，讀取結果更容易。

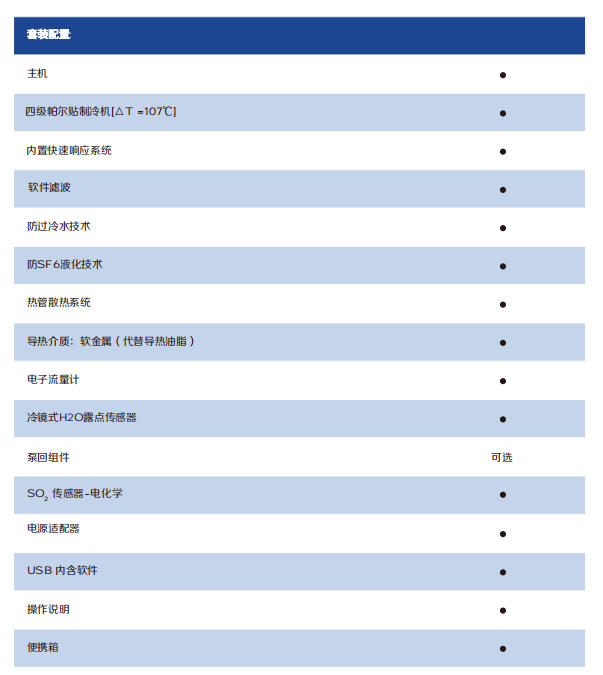

DP-1 SF6微水儀配置：
