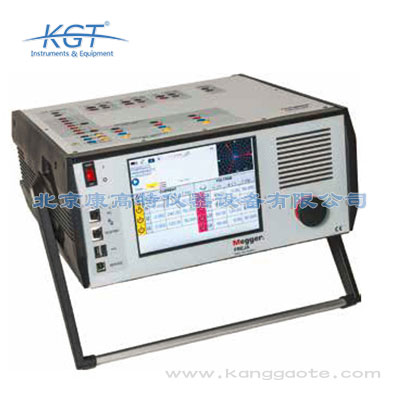

FREJA409繼電保護測試系統

品牌：美國Megger
分類：繼電保護測試儀
應用領域：電網，電廠，
測試對象：繼電保護器，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

FREJA409繼電保護測試系統簡介：
?FREJA409是Megger繼電器測試設備的新成員，它快速和易于使用。
?FREJA409堅固的硬件設計是專為在廣闊的溫度范圍的現場使用而設，帶智能軟件進行快速測試。
?FREJA409具有兼容高電壓和高電流的「智能」組合，可測試所有機電、固態和數字過流繼電器，包括電壓控制、電壓抑制和定向過流。
?帶有三個電流發生器和四個電壓發生器，設備為三相保護系統的調試提供了完整的三相測試系統。
?FREJA406可以提供6道電流，而FREJA409可以將電壓通道轉化為電流，提供9道電流。
?FREJA409發生器還可在電壓和電流通道提供高功率，能測試幾乎所有類型的保護繼電器。

FREJA409繼電保護測試系統特點：
?使用FREJA Win軟件全自動測試
?使用直觀的圖形觸摸屏作電腦操作或單獨操作
?每相高電流、高功率輸出（60/300 VA rms）
?FREJA409提供了3×120 A三相配置模式
?FREJA406提供了6個電流，F(xiàn)REJA409提供9個電流，供變壓器差動測試
?IEC61850測試能力

FREJA409繼電保護測試系統應用領域：
?FREJA409主要用于二次側的測試，幾乎可以測試所有的保護繼電器。

FREJA409繼電保護測試系統優點：
?DC電源。5到250 V DC可變輸出，100 W（高達4 A）
?電流輸出
FREJA403-3通道60 A，每相300 VA
FREJA406-6通道，3 × 60 A 和3 × 15 A
FREJA409-9通道，6 × 60 A 和3 × 15 A
?電壓輸出
FREJA403/406/409-四通道300 V，150 VA
FREJA406/409三通道可轉換為每相15 A 120 VA的電流通道
?開關量輸入4、5、6、7、8、9、10。提供了7個額外的監測電路。
?開關量輸出4。額定值為300 V AC/DC，8 A。
?開關量輸出5和6。高速，AC/DC電壓額定值為400V峰值，1 A。
?開關量輸出1、2和3。額定值為300 V AC/DC，8 A。
?開關量輸入1、2和3.額定值5到300 V AC/DC。
?電源開關。通電時發光。
?以太網端口。PC連接的主要端口。
?IEC61850。這個端口可以用來連接IEC 61850變電站母線，進行IEC 61850設備的測試。
?USB 端口。升級和檢索local人機界面的測試報告。
?服務端口。
?Local人機界面。TFT LCD，全彩觸摸屏。
?撥盤。
?電源輸入插座。100到240 V，50/60 Hz。
?保護接地終端。

電阻性負載、額定電壓以及+25°C ± 3°C的環境下30分鐘熱機后規格有效。所有硬件數據都與實物相同。規格會在不經意間產生變化。

應用場合	儀器可在高壓變電站和工業環境下使用
運行溫度	0°C to +40°C (32°F to +104°F)
儲存和運輸溫度	-25°C到+70°C (-13°F到+158°F)
濕度	5% – 90% RH, 不凝結
海拔（操作）	3000 m 2000米以內可滿負荷操作。在海拔大于2000米后，由于內部高溫保護，負荷會有限制。
CE標識
EMC	EN 61326:2006
LVD	EN/IEC 61010-1:2001（第二版）
常規
電源電壓	100 – 240 V AC, 50–60 Hz
功率	2400 VA
儀器尺寸	400 x 175 x 420 mm (15.7” x 6.9” x 16.5“)
運輸箱尺寸	514 x 499 x 280 mm (20” x 19.7” x 11”)
儀器 (403, 406)重量	18 kg (39 lbs)
儀器 (409)重量	21 kg (46 lbs)
運輸箱重量	10 kg (22 lbs)
顯示器	LCD
通信接口	以太網
