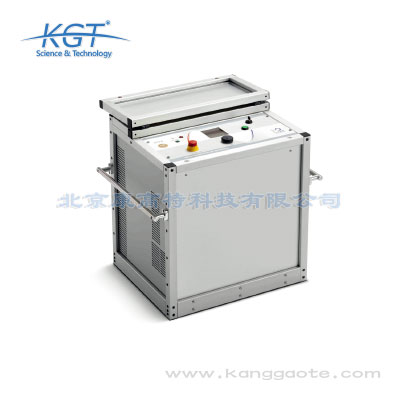

HVA34/60/90/94超低頻電纜測試系統

品牌：奧地利B2
分類：超低頻電纜測試設備
應用領域：電網，電廠，軌道交通，
測試對象：電纜，
國際標準：
國家標準：

聯系方式：010-68460051
Tel：13520131150

立即詢價

為什么應用超低頻進行電纜測試?
1.根據GB50150-2016規定，對于額定電壓U0/U為18/30kV及以下電纜，可以用有效值為3U0的0.1Hz（超低頻）電壓施加15min來進行交流耐壓試驗。
2.根據IEEE400.2-2013，耐壓試驗可采用0.1Hz、3U0、15分鐘的測試方法對電纜進行測試。耐壓試驗的同時，推薦進行介損及局放測試。
3.同時超低頻設備具有體積小、能耗低、便攜等特點。

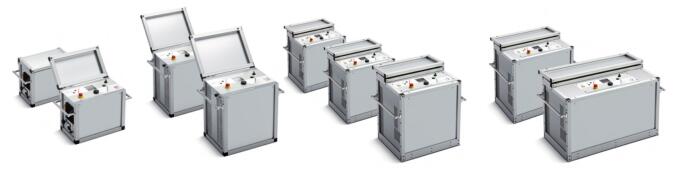

HVA34/60/90/94超低頻電纜測試系統應用領域：
?電網公司配網電纜
?高鐵及地鐵電纜
?電纜廠
?電纜安裝公司

HVA34/60/90/94超低頻電纜測試系統特點：
?一機多用
該儀器可配備符合IEEE400.2-2013的耐壓測試和介質損耗因數診斷模塊?？蛇M行電纜交直流耐壓測試、外護套測試及故障定位等多種測試。

?強大的輸出
輸出電壓峰值可達34/62/90/94kV，有效值可達24/44/64/66KV。與同品類儀器相比，電容*大12/10/10/10μF，可測試更長距離電纜。輸出電流*大可達15/40/65/65mA，比同類儀器所需測試時間更短。

?無限制運行時間
HVA系列超低頻測試系統可對電纜進行連續測量。而同品類儀器在連續工作1小時后，需要將儀器停機散熱2小時。

?可視化軟件
所有的結果可以通過USB或藍牙進行下載、編輯并生成報告。軟件具有圖形分析功能，可以更加直觀地讀取測試結果并與之前測試結果生成對比。

?DDD安全系統
儀器具有兩個獨立的接地裝置（電子和機械放電），確保儀器運行時電源被意外切斷，也能使儀器放電，保證操作人員的安全。

?返回電壓保護
防止測試過程中電纜突然上電對人員造成傷害。當儀器檢測到外部電壓大于100V時，自動切斷電源并有紅色指示燈指示，保證操作人員安全。

?運輸方便
在尺寸，重量（19.5 /57/127/128kg）方面都具有突出特點，便于現場測試及運輸。

?高清顯示屏
具有高清的顯示屏(4,3")，可以輕松讀取測試結果。

?干性系統
儀器內部無油填充部件，方便用戶日常的維護及運輸。

?系統可升級
可根據用戶的需要添加介損和局部放電測試模塊，同時進行電纜耐壓、局部放電、介質損耗因數測試。

HVA34/60/90/94配置
?標配：主機，高壓線，電源線，接地線，電腦連接線，出廠證書，說明書，U盤（內含電腦軟件）

可選配介損和局放模塊：

型號	介損模塊	局放模塊
HVA34	TD30	PD30-E
HVA60	TD60、PDTD60-2	PD60-2、PDTD60-2
HVA90	TD90-MC、PDTD90	PD90-2、PDTD90-2
HVA94	TD90-MC

HVA系列	HVA34	HVA60	HVA90	HVA94
輸出電壓 - VLF 正弦波 - DC - VLF 方波	34 kV, 24 kV rms ± 34 kV 34 kV	62 kV, 44 kV rms ± 60 kV 60 kV	90 kV, 64 kV rms ± 90 kV 90 kV	94 kV, 66 kV rms ± 90 kV 90 kV
輸出電流 _最大	15 mA	40 mA	65 mA	65 mA
輸出負載	0,5 μF @ 0.1 Hz @ 24 kV rms	1 μF @ 0.1 Hz @ 44 kV rms	1 μF @ 0.1 Hz @ 61 kV rms	0.85 μF @ 0.1 Hz @ 66 kV rms
最大容抗	12,0 μF	10,0 μF	10,0 μF	10,0 μF
輸出模式	AC (VLF) 對稱，在全范圍內不受載荷影響，DC （正極或負極），燒穿/故障測試，電纜護套檢測
DDD ® - 雙放電設備	√	√	√	√
50 Hz - 12 kV 回授保護	√	√	√	√
USB /Bluetooth	√ / ×	√ / ×	√ / ×	√ / ×
尺寸長 x 寬 x 高 (mm)	430 x 250 x 360 mm	450 x 340 x 520 mm	545 x 445 x 610 mm	650 x 445 x 610 mm
重量	19,5 kg	57 kg	127 kg	128 kg
