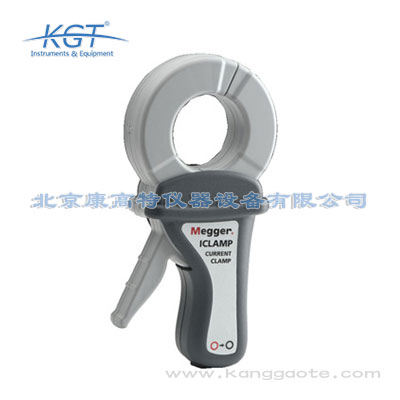

| 規格 | ||
| 電流變比 | 1000:1 | |
| 靈敏度 | 1 mA/A | |
| 輸出信號幅值和相位精度 | ||
| 一次側電流 | 輸出信號精度 | 輸出信號相移 |
| 1 mA – 100 mA | ≤1% + 5 μA | 未標明 |
| 0.1 A – 1 A | ≤0.7° | |
| 1 A – 10 A | ||
| 10 A – 100 A | ≤0.5% | |
| 100 A – 1000 A | ≤0.3% | |
| *除非特別標注，默認的環境為：22±3℃，50%相對濕度，工頻 正弦波，無直流分量，中心導體，外部磁場 | ||
| 連續電流 |
1000 A at ≤ 500 Hz 100 A at >500 Hz |
| 頻率范圍 | 15 Hz – 10 kHz |
| 波峰因數 | 2000 A峰值以內≥6 （300 A有效值） |
| 波峰因數所引起的誤差 | 1CF≤4時≤1% |
| 額定負載阻抗 | ≤1 Ω（負載電阻） |
| 輸出電壓 | ≤ 28V峰值（電子限制器） |
| 頻率影響因素 | 30 Hz – 5 kHz ≤ 0.25% |
| 弧口內導體的位置所引起的誤差 | ≤ 幅值的0.3% |
| 5 Ω以內負載影響因素 |
900 A以內滿足規格標示精度超過900A ≤幅值的0.25% 相位差≤0.1° |
| DC漂移誤差 | 20 A直流電流以內≤2% |
| 工作電壓 | ≤ 600 V 有效值 |
| 環境 | |
| 運行溫度和濕度 |
-20 °C 到 +50 °C, <85% RH -4 F 到 +122 F, <85% RH （夾口有污物或冰雪除外） |
| 存儲溫度和濕度 |
-40 °C 到 +70 °C, <85% RH -40 F 到 +158 F, <85% RH |
| 溫度影響 |
≤ 幅值的0.1% 相位與規格參數表述相同 |
| 濕度影響 | 與規格參數表述相同 （夾口有污物或冰雪除外） |
| 導體直徑 | 52mm |
| 其他參數 | |
| 外殼保護 | 夾口閉合時IP40 |
| 海拔 | 2000m |
| 輸出端口 | 4 mm shrouded sockets |
| 電氣安全 | IEC 61010-1:2010 + IEC 61010-2- 030:2010 + IEC61010-2-032:2002 |
| EMC | IEC61326-1 |
| 安全性 | CAT IV 600 V 污染等級 2 |
| 重量 | 700g |
| 尺寸 | 45 mm x 110 mm x 218 mm |
